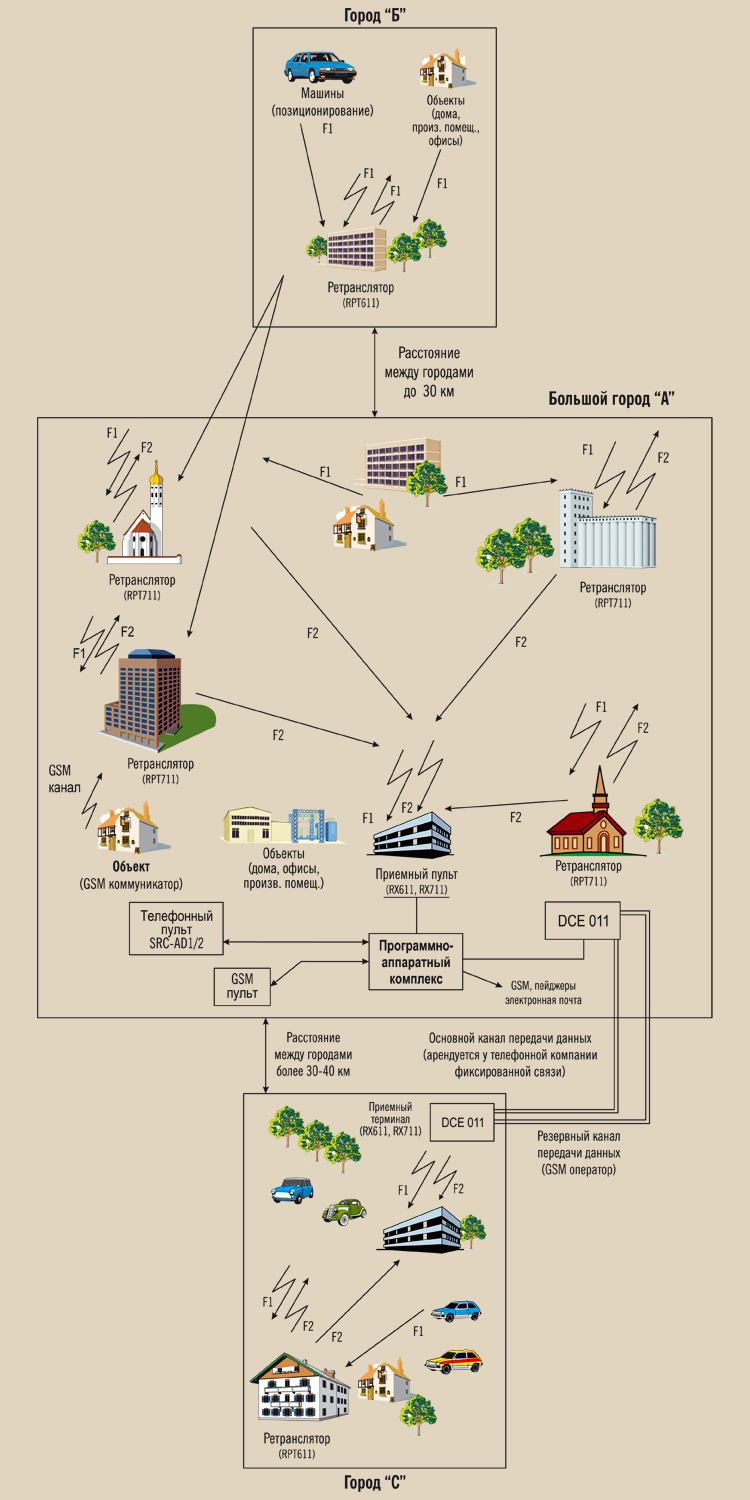

Сеть

Город "А" (большой город)

На частоте F1 ретрансляторами RPT711 осуществляется сбор информации от объектовых передатчиков, на частоте F2 ретрансляторы обмениваются собранной информацией. Пульт может быть организован в месте установки любого из ретрансляторов, а также в любом удобном для клиента месте путем установки приемного терминала RX711. К пультовому компьютеру может быть подключен телефонный пульт SRC-AD1/2, с помощью которого может осуществляться мониторинг объектов по телефонным линиям.
Ретрансляторы синхронизированы, поэтому исключена возможность наложений и пропадания сообщений, этим также определяется большая емкость системы.
Из города "B" пульт получает данные на частоте F1. Из города "C" с помощью оборудования DCE011 (передача данных по кабельным каналам, резервирование по GSM каналу). Сеть имеет возможность передавать информацию от GPS приемников, обеспечивая определение местоположения транспорта в реальном масштабе времени. Пульт также передает данные на мобильные телефоны, электронную почту и пейджеры.

Город "B" (небольшой город-сателлит)

В связи с тем, что количество объектов небольшое, установлен одночастотный линейный ретранслятор RPT611. Принятые им сообщения с объектов на частоте F1 ретранслируются на этой же частоте в город "A". Далее их принимают ретрансляторы RPT711 и передают на пульт.

Город "С" (средний город-сателлит)

Население 50-100 тыс. человек. На частоте F1 идет передача данных с охраняемых объектов. Ретранслятор RPT611 - линейный двухчастотный, принятые им сообщения он ретранслирует на частоте F2. Приемный терминал принимает информацию на частотах F1 и F2 и с помощью аппаратуры передачи данных по выделенным линиям DCE011 передает поток данных на любое расстояние на пульт в город "A" в реальном масштабе времени. При выходсе из строя основного канала передачи система автоматически переключается на резервный GSM канал.
